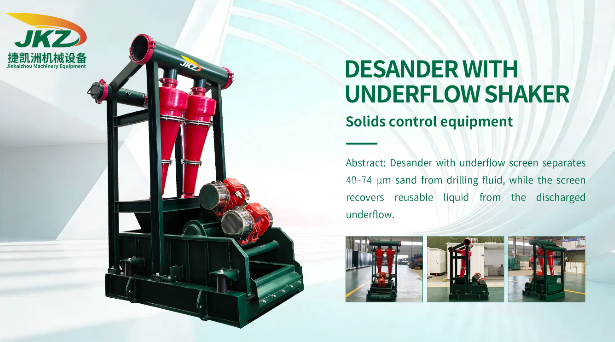

Ключевые технические аспекты, которые необходимо учитывать при проектировании пескоотделителя (с грохотом для отхода)

1. Почему основное внимание уделяется «диапазону размеров частиц» и «замкнутому контуру с отсевом дна»?

Наиболее актуальной проблемой для инженеров-буровиков является то, что пескоотделитель занимает «связующее звено» в системе контроля твердых частиц при бурении нефтяных и газовых скважин: крупные частицы, пропущенные

вверхним вибрационным грохотом, и мелкий песок, который не может быть обработан нижестоящим грязеотделителем, застревают именно в диапазоне 47–76 мкм. В случае выхода пескоотделителя из строя

песчинки попадают непосредственно в грязеотделитель, что приводит к быстрому забиванию мелкогабаритных гидроциклонов; попадание песчинок в центрифугу, в свою очередь, усиливает износ барабана. Пескоотделитель с

ситом для оттока устраняет один из фатальных технических недостатков традиционных пескоотделителей: песчинки, выходящие из выпускного отверстия гидроциклона, часто содержат большое количество жидкости, и их

непосредственное сброс в бассейн отработанного бурового раствора приводит как к растрате бурового раствора, так и к увеличению затрат на экологическую очистку. Функция сита для дна заключается в рекуперации жидкой фазы из дна, позволяя твердой фазе

выходить в виде «сухого шлама». Это является ключевым критерием при выборе модели, позволяющим различать устройства «с ситом для дна» и «без него», а также ключевым стандартом оценки характеристик оборудования китайским производителем пескоотделителей

Jiekaizhou.

2. Конус гироскопа — «сердце» эффективности сепарации

Разделительные характеристики пескоотделителя почти полностью зависят от геометрических параметров циклона, используемого в системе бурового раствора. Ключевые параметры, на которые обращают внимание при проектировании, включают:

Угол конуса: обычно составляет около 18°. Чем меньше угол конуса, тем выше точность сепарации, но снижается пропускная способность; при большем угле конуса ситуация обратная. При выборе модели

необходимо проверить соответствие угла конуса фактическим условиям эксплуатации.

Диаметр циклона: 10″ и 12″ являются основными стандартными размерами в отрасли; чем больше диаметр, тем выше пропускная способность, но тем крупнее нижний предел размера отделяемых частиц.

Материал: в качестве основных вариантов используются высокохромистое чугунное литье или полиуретан. Высокохромистое чугунное литье обладает хорошей износостойкостью, а полиуретан — коррозионной стойкостью и малым весом; инженерное решение должно приниматься с учётом того, содержит ли буровой раствор H₂S и утяжелён ли он.

Критерии проверки при выборе модели: необходимо потребовать от производителя предоставить кривую размеров частиц, отделяемых циклоном при реальном рабочем давлении (обычно 0,25–0,4 МПа), а не только номинальные значения «47–76 мкм».

3. «Управление сеткой» отбойного грохота является ключевым элементом эксплуатации и технического обслуживания

Отбойный грохот — это не «дополнительное оборудование», а ключевой фактор, определяющий возможность непрерывной и стабильной работы пескоотделителя. Основные аспекты, на которые следует обратить внимание при проектировании:

Характеристики сетки: размер ячейки сетки отбойного грохота должен соответствовать размеру частиц, отделяемых гидроциклоном. Слишком крупная сетка приводит к низкому коэффициенту извлечения жидкой фазы и повышенной влажности отхода; слишком мелкая сетка — к забиванию сетки и утечке шлама.

Параметры вибрации: только сочетание линейной траектории вибрации с подходящей амплитудой и частотой позволяет обеспечить эффективное просеивание жидкой фазы и транспортировку твёрдой фазы.

Конструкция, предотвращающая забивание: на выходе подтека из гироциклона используется регулируемое сопло, которое позволяет динамически изменять размер выпускного отверстия в зависимости от содержания твёрдой фазы, что снижает вероятность забивания.

Контрольные точки при эксплуатации и техническом обслуживании: необходимо проверить, регулируется ли угол наклона корпуса сита для отхода (обычно от -1° до +5°), а также наличие механизма быстрой натяжки сита, поскольку эти факторы напрямую влияют на временные затраты при остановке оборудования для замены сита.

4. Место установки и схема подачи жидкости определяют успех или неудачу системы

Расположение пескоотделителя в процессе контроля твердых частиц фиксировано: после вибрационного сита и перед грязеотделителем. Однако настоящая «ловушка» в инженерном плане заключается в подборе модели насоса подачи жидкости и проектировании трубопроводов. Пескоотделитель требует стабильного рабочего давления (0,25–0,4 МПа) для обеспечения эффективности сепарации в гироскопическом сепараторе. Если производительность насоса подачи жидкости недостаточна или в трубопроводе слишком много колен, давление на входе в гироскопический сепаратор опускается ниже 0,2 МПа, что приводит к резкому снижению эффективности сепарации. Ещё более скрытая проблема заключается в следующем: при высоком содержании газа в буровом растворе в центробежном насосе может возникнуть воздушная пробка, что приведёт к прекращению подачи жидкости в пескоотделитель. Поэтому перед пескоотделителем обычно необходимо убедиться, что вакуумный дегазатор работает нормально, либо что насос для подачи жидкости обладает определённой кавирационной стойкостью. Это также является системной проблемой, на которую китайский производитель пескоотделителей Jiekaizhou обращает особое внимание в своих комплексных решениях для систем контроля твердых частиц при бурении нефтяных и газовых скважин.
